Manuel d'utilisation du joystick connecté

Vous aurez besoin

Du joystick connecté qui est composé :
- d'un boîtier électronique avec un écran et des boutons de contrôle
- et d'un mini joystick.
Le tout est vissé sur une latte de bois, qui permet la fixation sur un accoudoir.

De l'application mobile BaahBox (voir la section de téléchargement )

Fonctionnement

Le boîtier électronique utilise le Bluetooth pour communiquer à un smartphone (ou une tablette), les mouvements du mini joystick.
Ce joystick permettent de contrôler les personnages des jeux.

Le boitier est alimenté par une batterie interne, que l'on peut recharger via la prise USB-C sur le coté de la coque.
Pour que la recharge de la batterie fonctionne, il faut que le joystick soit allumé.

Utilisation

Fixez le joystick sur l'accoudoir d'un fauteuil (avec par exemple du scotch d'électricien). et... installez vous dans le fauteuil !
Allumez le joystick avec l'interrupteur situé au dessus de l'écran
Si la batterie à plat, branchez le à un cable USB-C.

La mise en route peut prendre 1-2 secondes. L'écran peut afficher quelques points blancs avant de présenter la page d'accueil.

Navigation dans les menus

L'écran du joystick est équipé de plusieurs boutons pour naviguer dans les menus :

Bouton A : Sélection/validation
Bouton B : Affichage des courbes des capteurs
Bouton C : Retour/annulation et affichage des informations du boîtier
Bouton Reset : Redémarre la BaahBox

Vérification du bon fonctionnement du joystick

Appuyez sur le bouton -B- pour afficher les courbes des données envoyées par le joystick:
La courbe de gauche montrer les mouvements avant-arrière du joystick, la courbe de droite montre les mouvements droite-gauche.

Configuration

Connexion à l'application mobile

Téléchargez l'application mobile BaahBox sur votre appareil (voir section Télécharger l'application)
Activez le Bluetooth sur votre téléphone (ou tablette) et lancez l'application

Appuyez sur l'icône des paramètres en haut à droite de l'écran d'accueil

Allez dans Connexion

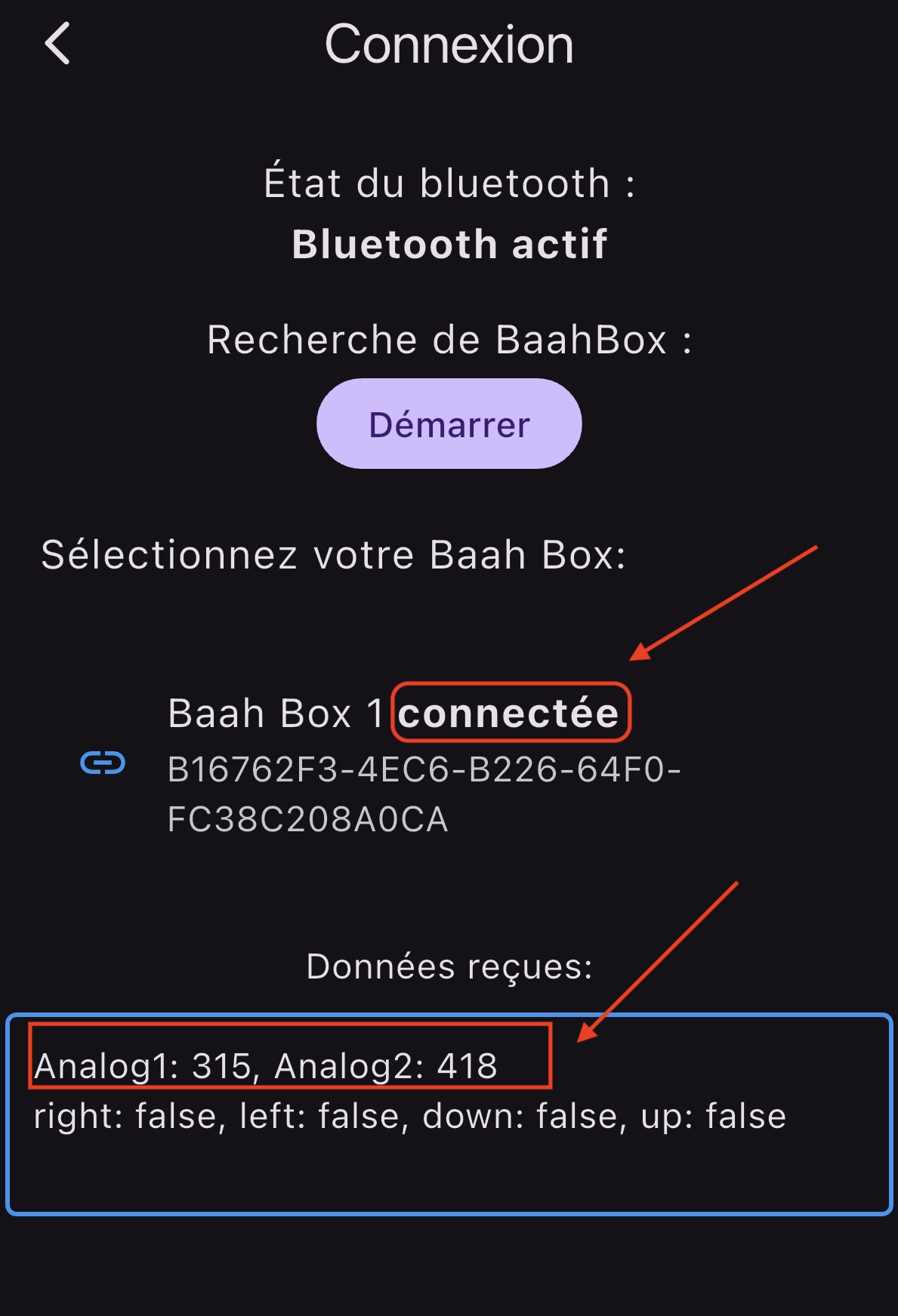

Appuyez sur "Démarrer" pour démarrer la recherche de votre joystick connecté (appelé Baahxx)

Puis sélectionnez votre BaahBox/joystick dans la liste.
Lorsque la connexion sera établie, le mot "connectée" apparaîtra à coté, et l'encart "Données reçues" indiquera des valeurs supérieures à 0 pour les capteurs 1 et 2.

Configuration du capteur

Pour que l'application prenne correctement en compte le comportement du mini joystick :

Allez dans les paramètres de l'application
Sélectionnez "General"
Choisissez le type de capteur dans la liste ("joystick analogique")

Choisir un jeu

Pour commencer à jouer :

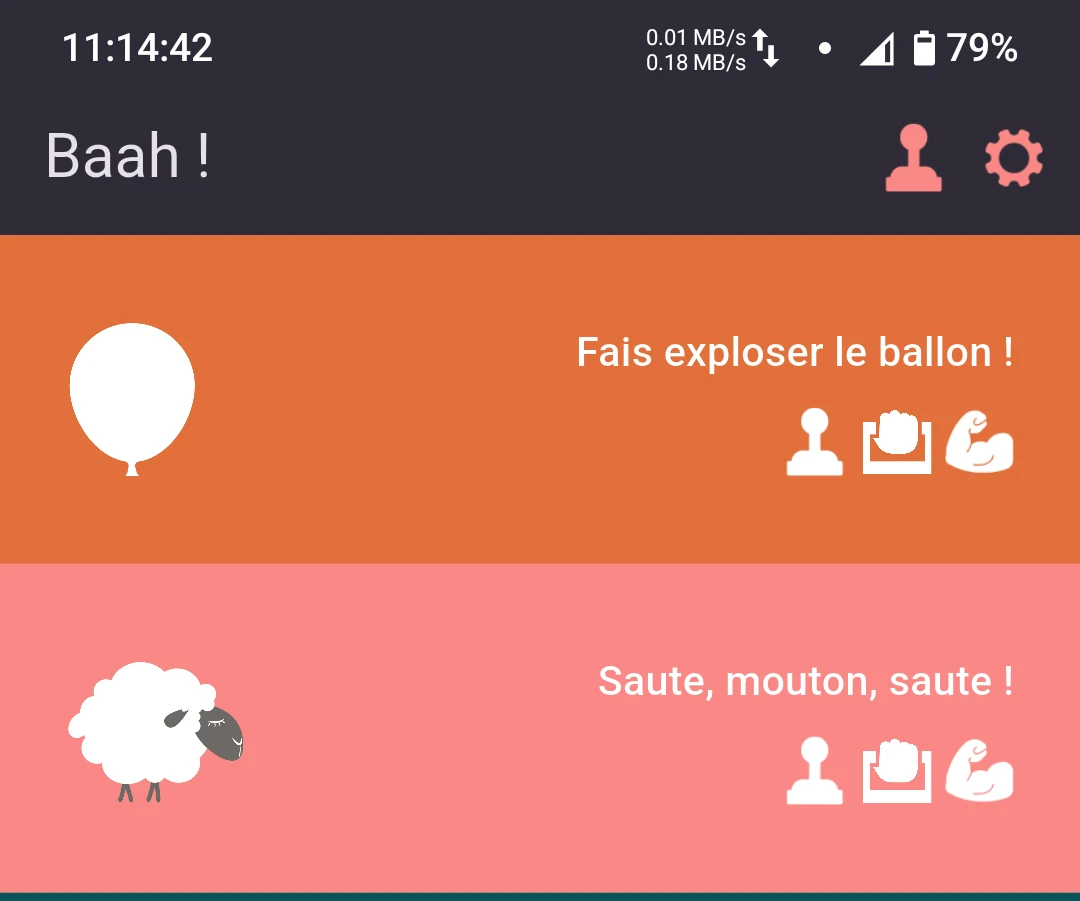

Cliquez sur le bandeau correspondant au jeu de votre choix.

Les jeux de labyrinthes en bas du menu sont les plus appropriés pour ce joystick, mais on peut quand même jouer aux autres jeux avec.

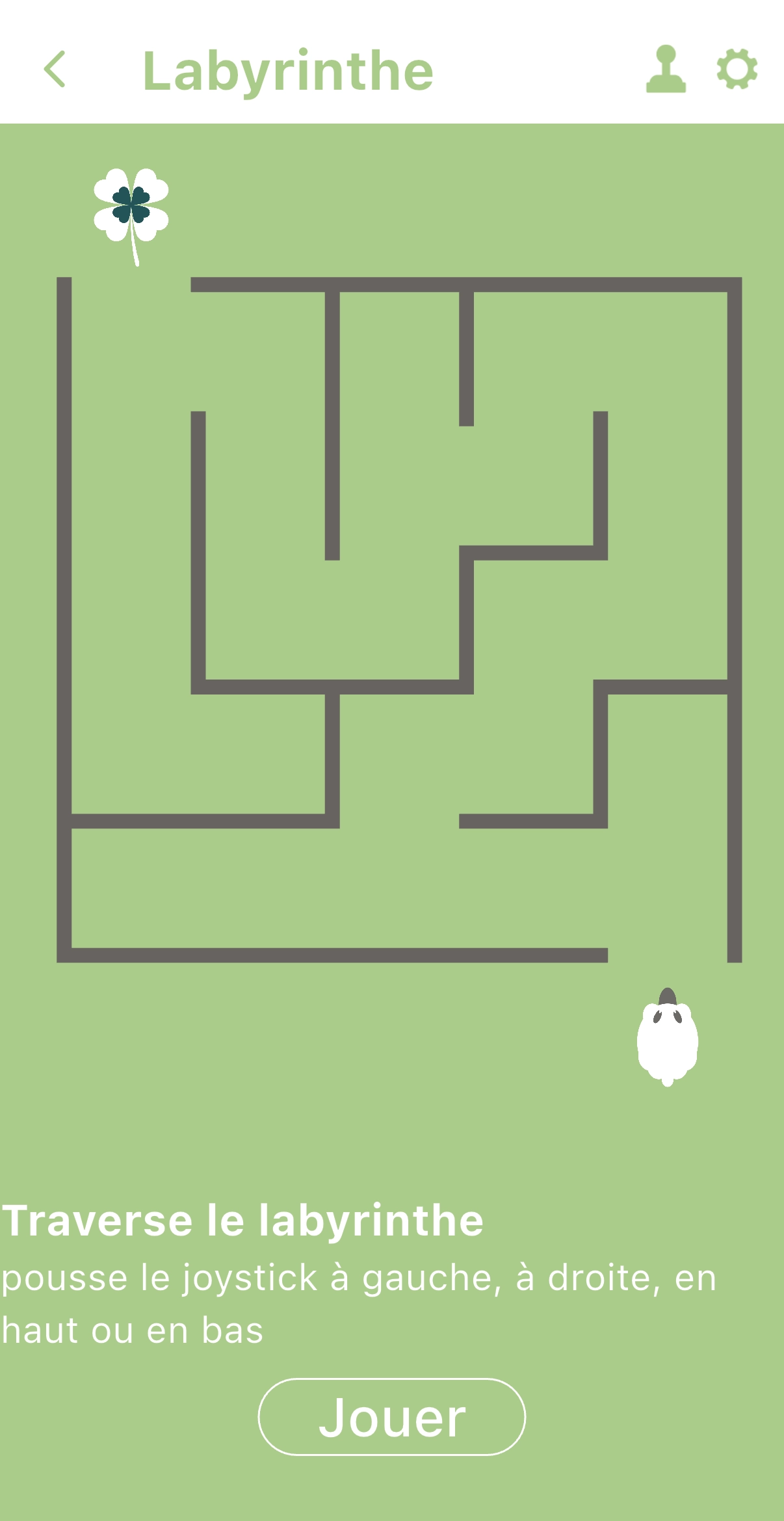

Un court texte vous explique comment jouer
Cliquez sur "Jouer" pour démarrer la partie
